Lista de materiales para prácticas de electrónica
Electrónica, comunicaciones y sistemas de
control
Elaboró: Dr. Héctor Darío Aguirre Arvizu
Octubre 2017
Proyectos a realizar en 1º de
secundaria
Mano robótica de popotes
Práctica de soldadura (en kit)
Destellador doble (en kit)
Prácticas diversas con el kit
completo (al menos 10 de ellas)
Fuente de voltaje de +5 V,
+12 V y -12 V CC, con sección de voltaje variable
Elaboración de tarjeta
electrónica (para fuente y circuito H)
Semáforo electrónico
Circuito H para dos motores
Robot seguidor de línea
Brazo robótico hidráulico de
madera o cartón
Lista de materiales
|
Cantidad
|
Valor
|
Descripción/observaciones
|
Imagen
|
|
Resistores (todos al 5%, ¼ W)
|
|||
|
4
|
10 ohmios
|
café,
negro, negro, dorado
|
 |
|
4
|
47 ohmios
|
amarillo,
violeta, negro, dorado
|
 |
|
4
|
100 ohmios
|
café,
negro, café, dorado
|
 |
|
20
|
220 ohmios
|
rojo, rojo,
café, dorado
|
 |
|
12
|
330 ohmios
|
naranja,
naranja, café, dorado
|
 |
|
12
|
470 ohmios
|
amarillo,
violeta, café, dorado
|
 |
|
12
|
1 Kohmios
|
café,
negro, rojo, dorado
|
 |
|
4
|
2.2 Kohmios
|
rojo, rojo,
rojo, dorado
|
 |
|
4
|
3.3 Kohmios
|
naranja,
naranja, rojo, dorado
|
 |
|
4
|
4.7 Kohmios
|
amarillo, violeta, rojo, dorado
|
 |
|
4
|
6.8 Kohmios
|
azul, gris,
rojo, dorado
|
 |
|
4
|
15 Kohmios
|
café,
verde, naranja, dorado
|
 |
|
4
|
22 Kohmios
|
rojo, rojo,
naranja, dorado
|
 |
|
4
|
33 Kohmios
|
naranja,
naranja, naranja, dorado
|
 |
|
4
|
120 Kohmios
|
café, rojo,
amarillo, dorado
|
 |
|
4
|
470 Kohmios
|
amarillo,
violeta, amarillo, dorado
|
 |
|
Capacitores
|
|||
|
12
|
0.1 mF (microfaradio)
|
Tipo
lenteja (cerámico) marcado 104
|
 |
|
4
|
0.01 mF
|
Tipo
lenteja (cerámico) marcado 103
|
 |
|
2
|
1 mF 50 V
|
Electrolítico
|
 |
|
4
|
10 mF 50 V
|
Electrolítico
|
 |
|
2
|
100 mF 50 V
|
Electrolítico
|
 |
|
1
|
470 mF 50 V
|
Electrolítico
|
 |
|
2
|
1000 mF 50 V
|
Electrolítico
|
 |
|
4
|
2,200 mF 50 V
|
Electrolítico
|
 |
|
Potenciómetros
|
|||
|
2
|
10 Kohmios
|
Miniatura
con eje (para Protoboard)
|
 |
|
2
|
100 Kohmios
|
Miniatura con eje (para Protoboard)
|
 |
|
2
|
10 Kohmios
|
Tipo Preset
|
 |
|
1
|
1 Mohmios
|
Tipo preset
|
 |
|
2
|
10 Kohmios
|
Preset de 25 vueltas
|
 |
|
Semiconductores
|
|||
|
12
|
Diodos 1N4007
|
O equivalente
|
 |
|
4
|
Diodos 1N5408
|
O equivalente (son más grandes que el anterior)
|
 |
|
2
|
Diodo 1N4148
|
Diodo de baja señal
|
 |
|
1
|
SCR 106 o equivalente
|
|
 |
|
8
|
Transistor BC547
|
NPN de baja señal
|
 |
|
2
|
Transistor 2N3904
|
NPN de baja señal
|
 |
|
2
|
Transistor
2N3906
|
PNP de baja señal
|
 |
|
8
|
Transistor BC557
|
PNP de baja señal
|
 |
|
12
|
Transistor 2N2222A
|
Transistor NPN con carcaza
|
 |
|
1
|
Regulador
|
|
 |
|
1
|
Regulador
|
|
 |
|
1
|
Regulador
|
|
 |
|
1
|
Regulador
|
|
 |
|
20
|
LEDS
|
verdes, rojos, amarillos (no camaleón)
|
 |
|
2
|
Fotoresistor
9P5-L
|
O equivalente
(LDR)
|
 |
|
2
|
CI 555
|
Reloj
|
 |
|
1
|
CI 4017
|
Contador, debe estar envuelto en papel aluminio
|
 |
|
Otros
|
|||
|
1
|
Protoboard
|
Largo
|
 |
|
1
|
Conector pila de 9V
|
|
 |
|
1
|
Pila alcalina de 9 Voltios
|
|
 |
|
4
|
Pila de 1.5 V
|
De preferencia alcalinas, pero no caras.
|
 |
|
5 (metros)
|
Alambre calibre 22
|
1 metro rojo, 1 metro negro, 3 metros de otros colores
|
 |
|
1
|
Altavoz 2”
|
|
 |
|
5 (metros)
|
Soldadura
|
60/40, 1 mm de espesor con alma de pasta
|
 |
|
1
|
Motores de CD de 3 V
|
Sencillo
|
 |
|
2
|

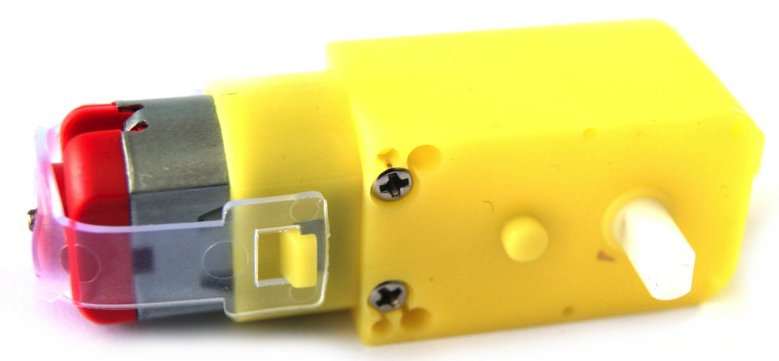

Motorreductor de 3 V
|
|
 |
|
1
|
Interruptor
|
Tipo pushbutton
|
 |
|
4
|
Interruptor
|
Pushbutton de tarjeta
|
 |
|
2
|
Miniinterrumptor
|
1 polo, 2 tiros
|
 |
|
1
|
Interruptor de palanca
|
1 polo 2 tiros
|
 |
|
1
|
Interruptor de palanca
|
2 polos 2 tiros
|
 |
|
1
|
Interruptor mediano
|
1 polo, 2 tiros
|
 |
|
1
|
Tarjeta de circuito impreso virgen
|
10 cm x 20 cm
|
 |
|
1
|
Tarjeta de circuito impreso perforada
|
Tipo protoboard
|
 |
|
5
|
Disipador
|
Tipo TO-220, pueden ser trozos de perfil de aluminio de al menos
2 cm de largo por 1.5 de ancho.
|
 |
|
1
|
Transformador
|
120 VCA a 12+12 VCD, 1 amperio
|
 |
|
1
|
Fusible 3A
|
Tipo americano
|
 |
|
1
|
Portafusible
|
Tipo americano
|
 |
|
1
|
Cable bipolar con enchufe
|
Para armar una fuente
|
 |
|
1
|
Caja plástica o metálica
|
14.5 cm X 33.5 cm X 7 cm o semejante (para fuente de voltaje)
|
 |
|
2
|
Caimán
|
1 rojo y otro negro
|
 |
|
2
|
Portapilas 1.5Vx2
|
Para dos pilas de 1.5V
|
 |
|
2
|
Ruedas sencillas
|
Que encajen en el motorreductor, las más baratas, aproximadamente
5 cm diámetro. Entrada:
|
  |
|
1
|
Rueda Roll-on
|
Se obtiene de un desodorante de desecho
|
 |
|
1
|
Placa de madera
|
30 cm X 30 cm X 5 mm
Puede ser de madera, MDF, foamboard, e incluso cartón
|
|
|
½ Kg
|
Palos de paleta planos
|
Según se dio muestra a los chicos, no es abatelenguas
|
 |
|
8
|
Jeringa plástica sin aguja
|
10 cm cúbicos
|
 |
|
2 metros
|
Tubo PVC para pesera 5 mm diámetro
|
No debe ser tubo grueso, sino delgado que entre en las puntas de
la jeringa
|
 |
|
10
|
Brocheta de bambú redonda
|
De las usadas para cocinar carne
|
 |
|
Circuitos en Kit
|
|||
|
1
|
Práctica de soldadura
|
|
|
|
1
|
Destellador doble
|
|
|
|
Herramienta
|
|||
|
1
|
Multímetro digital
|
Tipo sencillo pero de calidad. Evite comprar los de 60 pesos que
se descomponen rápido.
|
|
|
1
|
Cautín 35-45 W
|
Los demasiado baratos no duran, considere este punto.
|
|
|
1
|
Base para cautín
|
Cualquier modelo
|
|
|
1
|
Pinza de punta
|
|
|
|
1
|
Pinza de corte
|
Aunque la pinza de punta tenga sección de corte.
|
|
|
1
|
Desarmador plano pequeño
|
|
|
|
1
|
Desarmador de cruz pequeño
|
|
|
|
1
|
Desarmador plano mediano
|
|
|
|
1
|
Desarmador de cruz mediano
|
|
|
|
1
|
Extractor de soldadura
|
|
|
|
1
|
Esponja para cautín
|
Se usa para limpiar cautín
|
|
|
1
|
Brocha ½”
|
|
|
